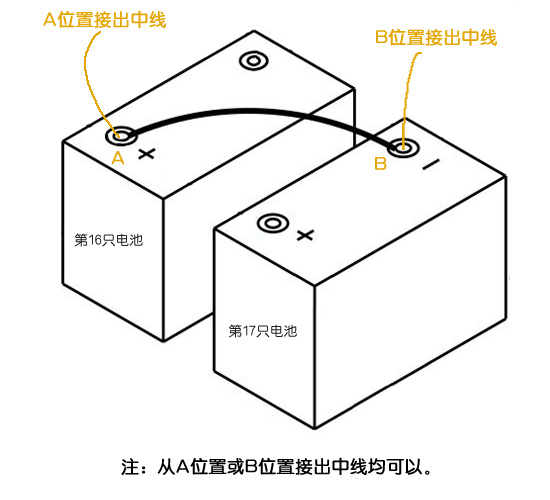

大家再接电池中线的时候,会遇到一个问题,电池中线用正极还是负极?其实这个问题很简单,从正极引出可以,从负极引出也可以。如下图:
1、电池中线的接线位置。如果是16只电池,需要在第8、第9只电池之间接出中线;如果是32只电池,需要在第16、第17只电池之间接出中线。如上图。也就是说,只要从上图AB这根导线的任意位置接出中线都是可以的,在中间引出的话比较麻烦,所以都是从任意一端引出即可。
2、如何判断中性线接的是否正确?用万能表测量正极和中线的直流电压;用万能表测量负极和中线的直流电压。如果两个电压数值一样或者接近,那么中线位置是对的。
