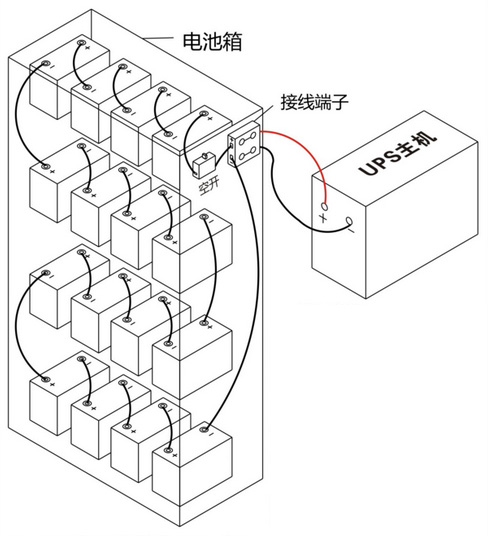

6KVA UPS电源192V16只电池连线图(无中线)如上图:
1、接线过程中不要短路,危险很大。必须由专业的电工进行操作。
2、大多数品牌在线式6KVA主机一般使用16只电池。直流电压为192V,即16只电池串联。
3、16只电池串联后出来一根正极一根负极。经电池开关和接线端子后,接到主机后端的电池接口上。
4、蓄电池每只电池12V,但新电池满电状态可达13.8V左右,因此测量总电压可达220V左右。
