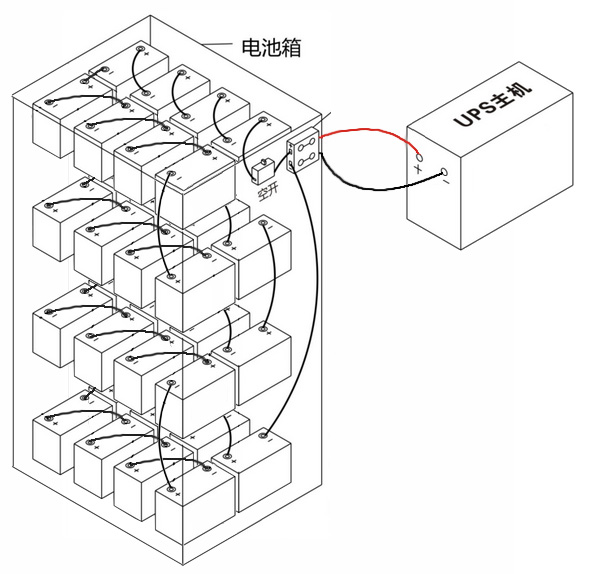

三进三出机型384V32只电池连接图(无中线)如上图:凡是直流电压为384V,使用一组电池,无中线的均可参考以上接线图。
1、接线过程中不要短路,危险很大。必须由专业的电工进行操作。
2、部分品牌在线式三进三出主机一般使用32只电池。直流电压为384V,即32只电池串联。
3、32只电池串联后出来一根正极一根负极。正极、负极经电池开关和接线端子后,把正极、负极分别接到主机后端的电池接口(+、-)上。
4、蓄电池每只电池12V,但新电池满电状态可达13.8V左右,因此测量电池总电压可达440V左右。
