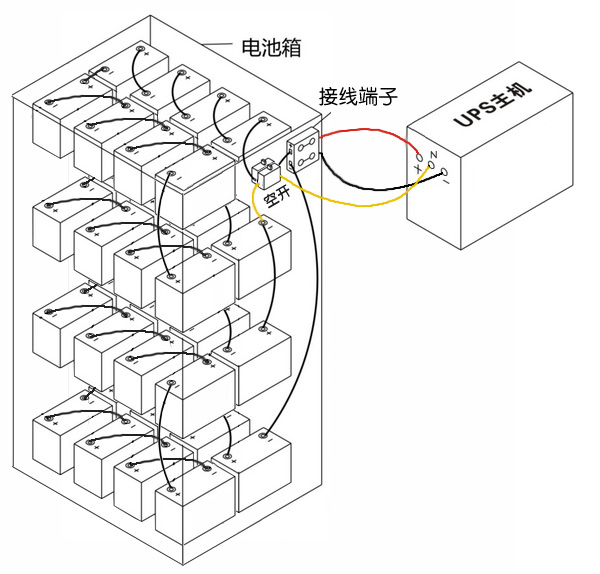

三进三出机型384V32只电池连接图（有中线）

三进三出机型384V32只电池连接图（有中线）如上图：凡是直流电压为384V，使用一组电池，有中线的均可参考以上接线图。

1、接线过程中不要短路，危险很大。必须由专业的电工进行操作。

2、部分品牌在线式三进三出主机一般使用32只电池。直流电压为±192V，即32只电池串联，需要取中线。

3、32只电池串联后出来一根正极一根负极，第16只电池和第17只电池之间取出中线。正极、负极、中线经电池开关和接线端子后，把正极、负极、中线分别接到主机后端的电池接口（+、-、N）上。

4、蓄电池每只电池12V，但新电池满电状态可达13.8V左右，因此测量电池总电压可达440V左右。需要测量正极与中线间的电压，负极和中线间的电压，二者基本一致，约220V。
