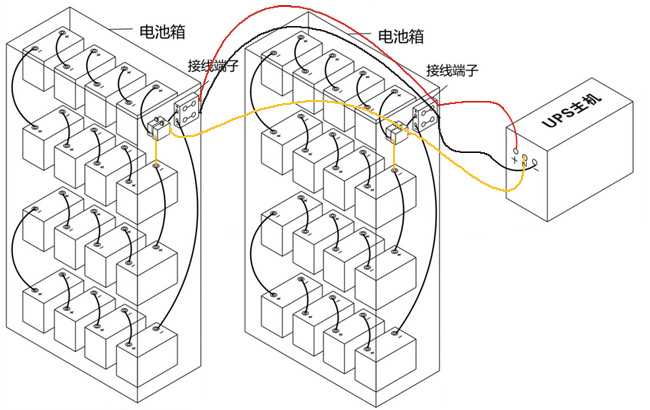

6KVA UPS电源192V32只电池连线图(有中线)如上图:
1、接线过程中不要短路,危险很大。必须由专业的电工进行操作。
2、部分品牌在线式6KVA主机使用16只电池,直流电压为±96V,即16只电池串联,同时需要在第8、第9只电池取中线。如科士达品牌。具体需要参考主机彩页和说明书。当延时时间更长时,可能需要两组电池并联,此时共有32只电池。
3、第一组16只电池串联后出来一根正极一根负极,再加上取的中线,经电池开关(需选用2P或3P)和接线端子。第二组16只电池串联后出来一根正极一根负极,再加上取的中线,经电池开关(需选用2P或3P)和接线端子。两组电池的正极连接,负极连接,中线连接,这样就完成了并联。把并联后的正极、负极、中线接到主机后端的电池接口(正极+、负极-、中线N)上。
4、蓄电池每只电池12V,但新电池满电状态可达13.8V左右,因此测量正极、负极间总电压可达220V左右。需要测量正极与中线间的电压和负极与中线间的电压基本一致,约110V。并联后的电压情况同上。
如果两个电压差距较大,可能原因是中线的位置没有找对。
